130mm三相步進 轉巨大
型號：130mm
名稱：130mm三相步進 轉巨大
簡介：
130mm系列三相混合式步進電機，基于業界先進的磁路設計方案。在選材上，采用耐高溫永磁體和優質冷軋鋼片制造，選用日本NMB或NSK軸承，電機表面經噴塑或鋁殼密封處理。
- 規格參數
- 產品特點

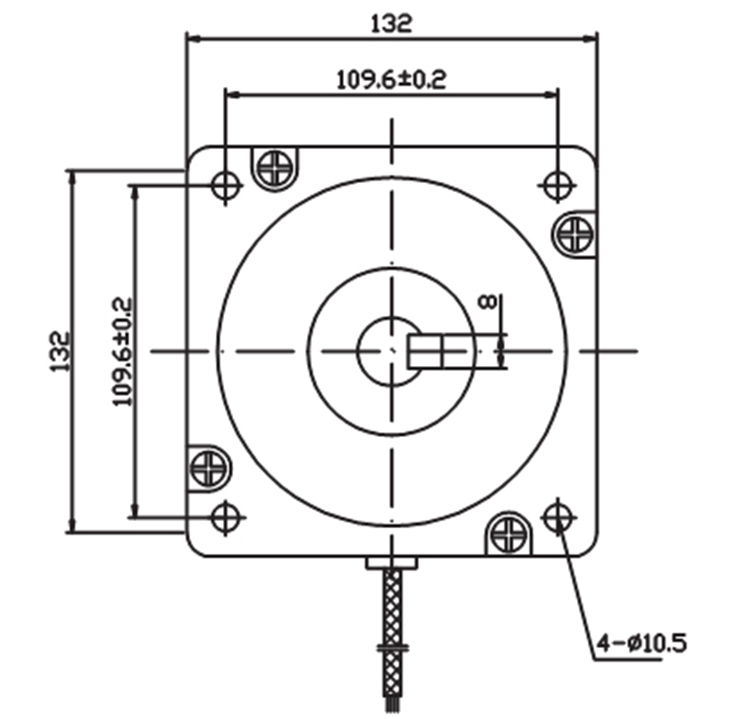

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.025mmMax.(450g負載) |
| 軸向間隙 | 0.1-0.3 mmMax.(450g負載) |
型號參數：
| 型號 | 步距角(度) | 額定電流(A) | 相電阻 (Ω) | 相電感 (mH) | 保持轉矩 (N.M) | 轉子慣量 (g.c㎡) | 重量 (kg) | 機身長 (mm) | 軸徑 (mm) | 引線數 |
| 1303S15 | 1.2 | 6.90 | 0.88 | 3.70 | 15 | 20000 | 11.0 | 154.0 | 24 | 平鍵8x30 |
| 1303S20 | 1.2 | 6.90 | 1.10 | 4.90 | 20 | 25700 | 14.1 | 183.0 | 24 | 平鍵8x30 |
| 1303S28 | 1.2 | 6.90 | 2.80 | 17.90 | 28 | 33970 | 17.2 | 215.0 | 24 | 平鍵8x30 |
| 1303S35 | 1.2 | 6.90 | 3.30 | 21.52 | 35 | 41240 | 19.8 | 247.0 | 24 | 平鍵8x30 |
| 1303S50 | 1.2 | 6.90 | 4.20 | 28.90 | 50 | 55780 | 25.0 | 311.0 | 24 | 平鍵8x30 |
該系列電機具有輸出轉矩大、低溫升、低噪聲、低振動的特點，可靠性和穩定性高。電機運行平穩，無明顯的振蕩區，可滿足自動化行業不同工況的使用。
●雙極性1.2°
●機座號：130
●保持轉矩：15~50N.M
●輸出轉矩大 ，高轉速
●電機發熱小，噪音低，效率高
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小
●響應速度快，適合頻繁啟停的場合
