DCF+60精密行星減速機
型號：DCF+60
名稱：DCF+60精密行星減速機
簡介：
- 規格參數
- 產品特點

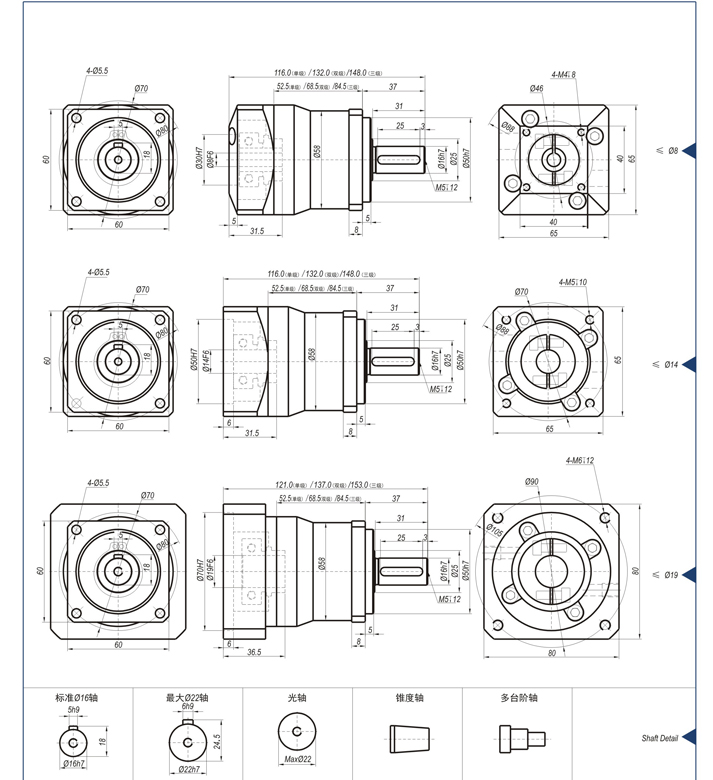

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
參數：
| 級數 | 單級 | 雙級 | ||||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
| 額定輸出力矩2n（Nm） | 15.8 | 25.5 | 27.5 | 19.2 | 12.0 | 28.0 | 29.5 | 29.5 | 31.5 | 29.5 | 31.5 | 29.5 | 31.5 | 22.5 |
| 最大輸出力矩T 2not （Nm） | 31.6 | 51.0 | 55.0 | 38.4 | 24.0 | 56.0 | 59.0 | 59.0 | 63.0 | 29.5 | 63.0 | 59.0 | 63.0 | 45.0 |
| 轉動慣量j1(kgc㎡) | 0.28 | 0.22 | 0.20 | 0.18 | 0.17 | 0.20 | 0.17 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.15 | 0.15 |
| 級數 | 三級 | ||||||||||||
| 減速比 | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
| 額定輸出力矩T 2n(Nm) | 35.0 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 37.0 | 40.0 | 27.0 | 17.2 |
| 最大輸出力矩T 2not （Nm） | 70.0 | 71.0 | 71.0 | 71.0 | 77.0 | 71.0 | 77.0 | 71.0 | 77.0 | 74.0 | 80.0 | 54.0 | 34.4 |
| 轉動慣量j1(kgc㎡) | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 | 0.10 |
| 級數 | 單級 | 雙級 | 三級 | |||
| 額定輸入轉速n 1N(rpm) | 4000 | 4000 | 4000 | |||
| 最大輸入轉速n 1B(rpm) | 8000 | 8000 | 8000 | |||
| 最大容許徑向力F 2rb(N) | 700 | 870 | 1500 | |||
| 最大容許軸向力F 2aB（N） | 450 | 640 | 1300 | |||
| 空載力矩（Nm） | 約0.6 | 約0.3 | 0.3約 | |||
| 滿載效率（%） | 96 | 94 | 90 | |||
| 回程間隙 | 精密側隙＜3 | 標準側隙＜8 | 精密側隙＜5 | 標準側隙＜10 | 精密側隙＜8 | 標準側隙＜12 |
| 噪音（dB） | ≤58 | ≤58 | ≤58 | |||
| 重量 | 1.2 | 1.5 | 1.8 | |||
| 平均壽命 | >20000 | |||||
| 抗扭剛性（Nm/amin） | 2.7 | |||||
| 潤滑油 | 長效潤滑 | |||||
| 旋轉方向 | 輸入輸出同向 | |||||
| 保護等級 | IP65 | |||||
| 安裝方式 | 任意 | |||||
●減速比（i=Nin/Nout）。
●減速機回程間隙是在受力2%的額定輸出力矩T2N下測得。
●最大容許徑向力/軸向力：?jiǎn)渭?jí)在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力。
●噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得。
●減速機壽命是在額定負載下，連續運轉的時間。
●配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝。
●轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為Ø14時的結果。
