DCF+115步進減速機
型號：DCF+115
名稱：DCF+115步進減速機
簡介：
- 規格參數
- 產品特點

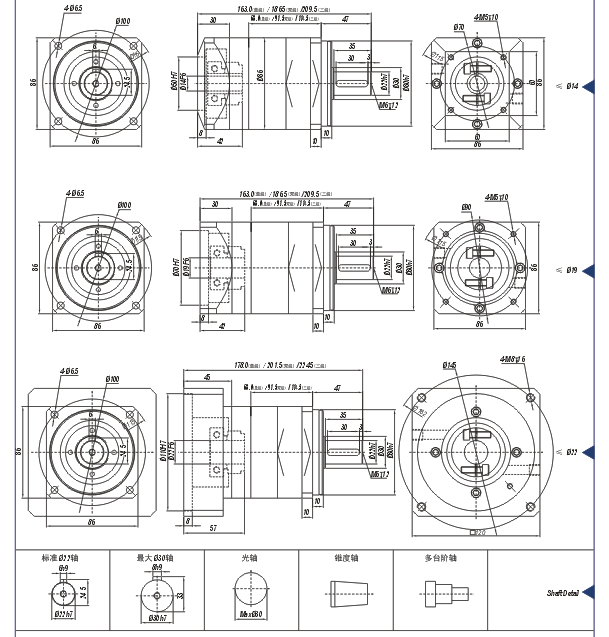

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
參數：
| 級數 | 單級 | 雙級 | ||||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
| 額定輸出力矩2n（Nm） | 150.0 | 225.0 | 240.0 | 160.0 | 90.0 | 250.0 | 250.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 180.0 |
| 最大輸出力矩T 2not （Nm） | 300.0 | 450.0 | 180.0 | 320.0 | 180.0 | 500.0 | 500.0 | 500.0 | 540.0 | 500.0 | 540.0 | 500.0 | 540.0 | 360.0 |
| 轉動慣量j1(kgc㎡) | 2.63 | 1.79 | 1.53 | 1.32 | 1.30 | 2.63 | 1.79 | 1.53 | 1.53 | 1.32 | 1.32 | 1.30 | 1.30 | 1.30 |
| 級數 | 三級 | ||||||||||||
| 減速比 | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
| 額定輸出力矩T 2n(Nm) | 315.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 225.0 | 130.0 |
| 最大輸出力矩T 2not （Nm） | 630.0 | 630.0 | 670.0 | 630.0 | 670.0 | 630.0 | 670.0 | 630.0 | 670.0 | 630.0 | 670.0 | 450.0 | 260.0 |
| 轉動慣量j1(kgc㎡) | 1.53 | 1.53 | 1.53 | 1.32 | 1.32 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 |
| 級數 | 單級 | 雙級 | 三級 | |||
| 額定輸入轉速n 1N(rpm) | 3000 | 3000 | 8000 | |||
| 最大輸入轉速n 1B(rpm) | 5000 | 5000 | 5000 | |||
| 最大容許徑向力F 2rb(N) | 5700 | 7000 | 11500 | |||
| 最大容許軸向力F 2aB（N） | 10000 | 12000 | 20000 | |||
| 空載力矩（Nm） | 約1.2 | 約0.7 | 約0.5 | |||
| 滿載效率（%） | 96 | 94 | 90 | |||
| 回程間隙 | 精密側隙＜3<> | 標準側隙＜8<> | 精密側隙＜5<> | 標準側隙＜10<> | 精密側隙＜8<> | 標準側隙＜12<> |
| 噪音（dB） | ≤63 | ≤63 | ≤63 | |||
| 重量 | 6.5 | 8.5 | 10.5 | |||
| 平均壽命 | >20000 | |||||
| 抗扭剛性（Nm/amin） | 17.5 | |||||
| 潤滑油 | 長效潤滑 | |||||
| 旋轉方向 | 輸入輸出同向 | |||||
| 保護等級 | IP65 | |||||
| 安裝方式 | 任意 | |||||
●減速比（i=Nin/Nout）。
●減速機回程間隙是在受力2%的額定輸出力矩T2N下測得。
●最大容許徑向力/軸向力：單級在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力。
●噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得。
●減速機壽命是在額定負載下，連續運轉的時間。
●配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝。
●轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為Ø22時的結果。
