42步進電機詳細規格參數|42步進電機介紹
發布時間：2021-04-23 06:36:29
42步進電機介紹規格參數：
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC/Min |
| 徑向間隙 | 0.02mmMax.(450g負載) |
| 軸向間隙 | 0.08 mmMax.(450g負載) |
| 徑向最大負載 | 28N(距法蘭面20mm) |
| 軸向最大負載 | 10N |
42步進電機型號參數：
| 型號 | 接線方式 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) | 保持轉矩(N.M) | 轉子慣量(g.c㎡) |
機身長 (mm) |
軸徑 (mm) | 引線數 |
| 42HS02 | 1.8 | 1.68 | 1.65 | 3.20 | 0.36 | 57 | 39.50 | 5 | 4 | |
| 42HS03 | 串聯 | 1.8 | 0.70 | 9.20 | 16.00 | 0.44 | 68 | 47.00 | 5 | 4or8 |
| 并聯 | 1.40 | 2.30 | 4.00 | |||||||
| 42HS05 | 1.8 | 1.20 | 6.00 | 0.50 | 0.50 | 102 | 60.00 | 5 |
4 |

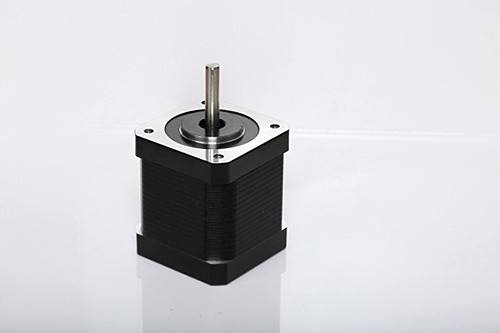

42步進電機介紹：
42mm系列兩相混合式步進電機，基于業界先進的磁路設計方案。在選材上，采用耐高溫永磁體和優質冷軋鋼片制造，選用日本NMB或NSK軸承，電機表面經噴塑或鋁殼密封處理。
步進電機、步進驅動器選型列表
| 步進驅動器選型列表 | |||||||
| 相數 | 電壓 | 類型 | 型號 | 適配步進電機 | 重量 | 外形尺寸 | 控制信號 |
| 兩相 | 低電壓50V | 經濟型 | DM-420A | 35 42 | 0.1 | 86x55x20 | 單端 |
| DM-542A | 42 57 | 0.25 | 118x75.5x34 | 單端/差分 | |||
| DM-556A | 57 60 86 | 0.25 | 118x75.5x34 | 單端/差分 | |||
| 高性能 | FD-556A | 42 57 60 86 | 0.25 | 118x75.5x34 | 單端/差分 | ||
| FD-545R | 42 57 60 86 | 0.26 | 120x76x35 | 單端/差分 | |||
| 中電壓90V | 經濟型 | DM-872A | 57 60 86 | 0.52 | 140*97*48 | 單端/差分 | |
| DM-872H | 57 60 86 | 0.55 | 151x97x53 | 單端/差分 | |||
| 高電壓(AC220V | 經濟型 | DM-2272A | 86 110 | 1.4 | 176x104x86 | 單端/差分 | |
| 三相 | 低電壓 | 經濟型 | 3DM-556A | 57 | 0.25 | 118x75.5x34 | 單端/差分 |
| 高性能 | 3FD-560A | 57─86 | 0.25 | 118x75.5x34 | 單端/差分 | ||
| 中電壓 | 經濟型 | 3DM-872A | 57─86 | 0.52 | 140*97*48 | 單端/差分 | |
| 3DMA-872H | 57─86 | 0.55 | 151x97x53 | 單端/差分 | |||
| 高電壓 | 經濟型 | 3DM-2272A | 86 110 | 1.4 | 176x104x86 | 單端/差分 | |
| 高性能 | DM-3722 | 86 110 | 1.5 | 203*147*78 | 單端/差分 | ||
