產品概述

DM3722采用最新 32位DSP處理器為運算核心，定位于高技術水準通用全隔離型的三相高壓大功率步進電機驅動器。它以比交流伺服更為先進的軟件算法結合強勁的三相功率推動單元.卓越的性能表現在，高速大力矩輸出，低噪聲，低振動，低發熱,由于采用內置動態微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器具有電機參數學習及控制參數自動整定，及運行過程微調自適應參數的變化功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

特 點

●全隔離，更安全，更可靠，避免超大規模集成電路DSP處理器工作在存在隨機干擾的熱地。

●抗干擾能力強，對外干擾小，可以與大功率變頻器群組，大功率伺服群組一起工作。

●內置超高動態細分，超低振動噪聲，對于一些簡單應用可取代伺服。

●參數理論計算及學習校正與快速自整定技術

●智能電流控制,提高動態Q值，使電機發熱大為降低

●改進型PWM控制算法及整機低功耗技術使電機及驅動器發熱量更小。

●靜止時電流自動減半,半流延時軟件可設, 全流切換到半流無明顯的噪音與振動。

●多種輸入方式，支持脈沖方向，雙脈沖，編碼器跟隨

●光隔離差分信號輸入,輸入信號電壓5V—24V兼容，高速光電隔離,最高響應頻率 250Kpps

●驅動器溫度檢測功能，散熱器風扇根據溫度情況實行智能開啟與關閉，延長風扇壽命及避免增加散熱上的積塵。

●適合驅動86,110,130電感量大于10mH步進電機。

●具有過壓、欠壓、短路等保護功能

●智能診錯功能，方便診斷各種錯誤

●支持DMC2配置軟件平臺，方便有特殊要求客戶對驅動器進行配置。

應 用 領 域

適用于各種大中型自動化設備,如 雕刻機、簡易數控機床、電腦繡花、等離子和火焰切割、紡織機械、自動包裝、陶瓷機械、自動鉚接等數控設備上,在用戶期望小噪聲、高速度的設備中應用效果特佳。

狀態指示
綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED常亮；當驅動器切斷電源時，該LED 熄滅。紅色 LED 為故障指示燈，當出現故障時，該指示燈根據故障類型，以0.2秒循環閃爍設定的次數.然后以1秒間隔繼續重復以0.2秒循環閃爍設定的次數。直到故障被用戶清除，紅色 LED常滅。

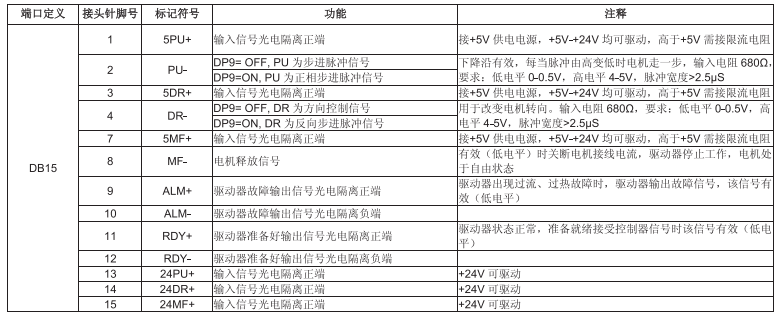

接口功能說明

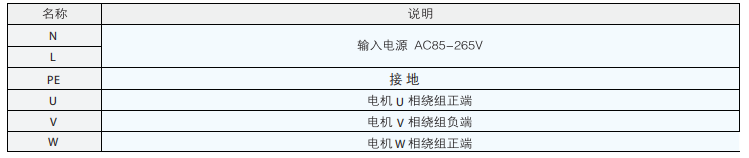

功率端口

通信端口

3DM2272通過RS232接口與計算機通信實現設置用戶細分?jǐn)?shù)及改變脈沖輸入方式，半流時間等參數的設定，3DM2272必須采用專用通信電纜與計算機進行通信，自行接線極易造成因接線錯誤引發燒毀通信接口電路。驅動器出廠參數能滿足大部分用戶要求，專用通信電纜作為備選件供用戶選購。

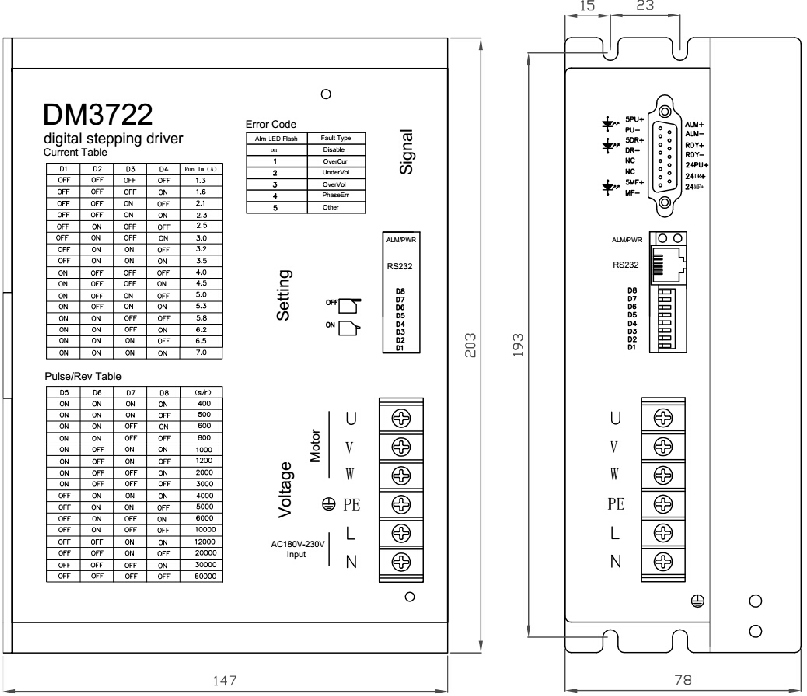

安裝尺寸

注意事項

1、輸入電壓低于AC85V高于AC265V時，驅動器會自動保護

2、輸入控制信號電平為5V，當高于5V時需要接限流電阻

3、輸入脈沖信號下降沿有效

4、驅動器的散熱風扇在當驅動器的溫度超過48℃ 時才開始工作

5、驅動器溫度超過80℃時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50℃時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器

6、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復

7、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復
